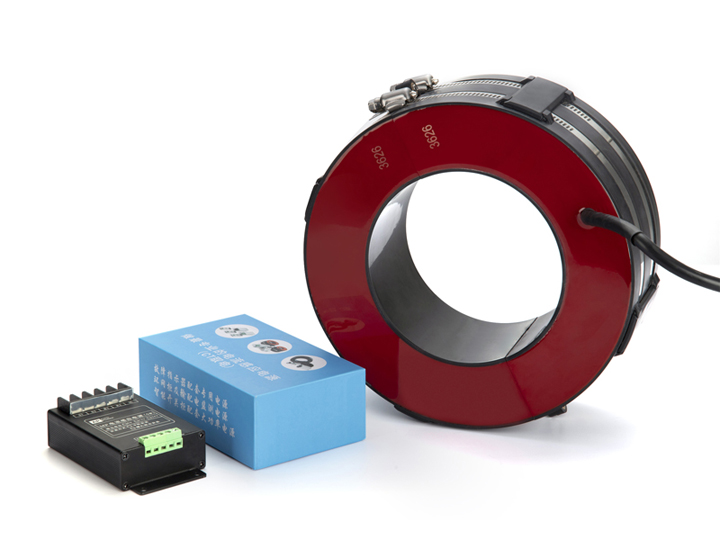

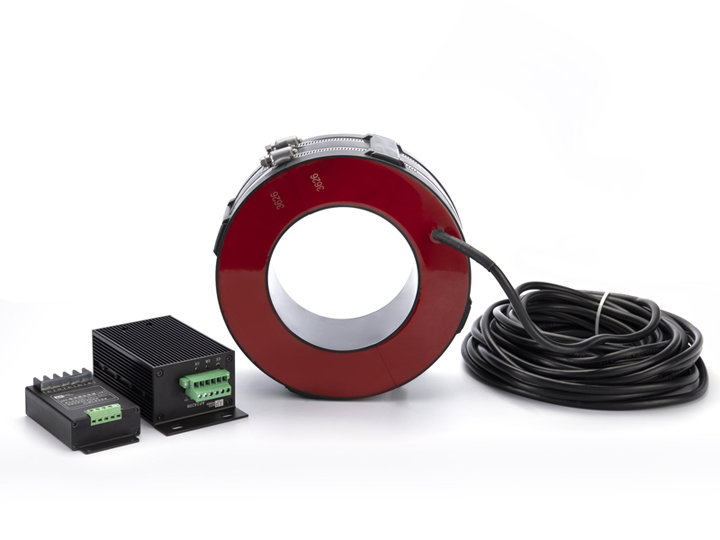

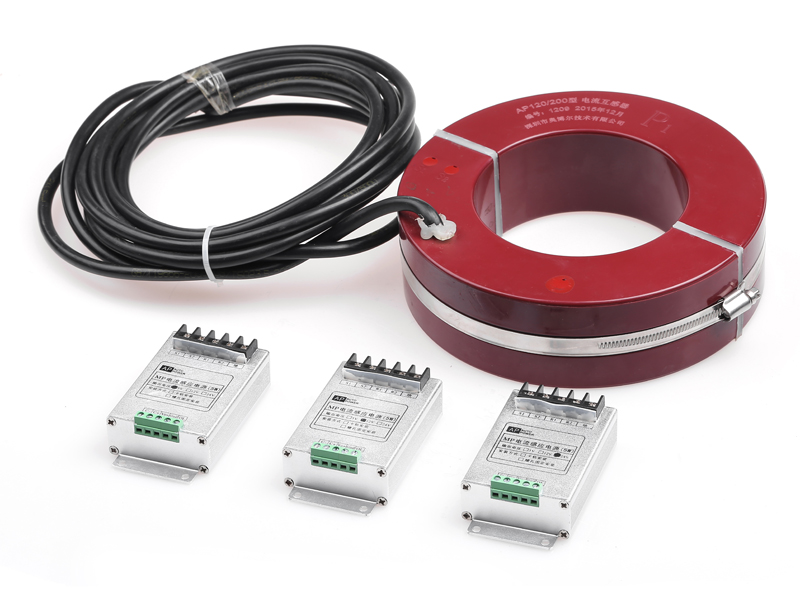

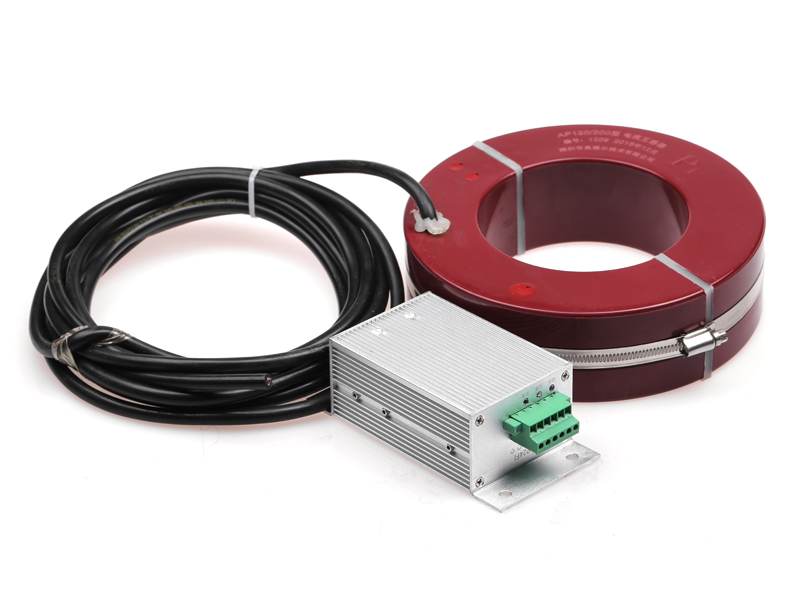

多并聯電源CT—說明書

1  型號說明

 多并聯電源CT使用于電纜線上一次電流較小的環境，目前很多客戶因線上電纜電流不足無法滿足取電需求，我司開發出可多并聯多個CT（可接2臺以上）輸入電流，來滿足小電流取電需要。

AP1220B：其中 AP系列電流感應電源，12V電壓規格輸出，B表示含12V蓄電池充放電管理功能。AP1220B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為12V，額定輸出功率為20W，充電電壓最大為13.5V，充電限流值為1.7A，充電最大功率為20W，支持取電的最大導線外徑為120mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

注：在同等一次電流的情況下，雙CT的取電功率約等于單CT取電功率的2倍。

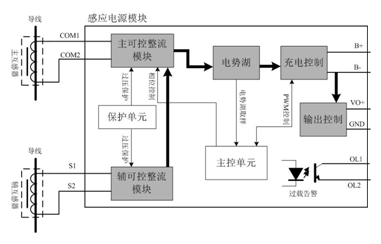

3 原理圖

4輸入輸出說明

指示燈說明：

    過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

    過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

    正常（綠色）：感應電源模塊輸出電壓正常。

端子排說明：

    OL1、OL2：過載（導線電流不足）告警輸出端，為一組和內部電路隔離的固態繼電器輸出接點，導線電流不足（或電池低電壓充電）時，該組節點會閉合發出告警信號。輸出節點的電流不能超過50mA，外加電壓需小于200V，請注意合理選擇控制電壓和限流電阻（模塊內已經內置2k歐姆限流電阻）。

    Gnd：電源地，直接聯接負載負端

    Vo+：12V電壓輸出，直接聯接負載正端

    C+： 即B＋，接蓄電池正極，蓄電池電壓規格為12V

    C－：即B－，接蓄電池負極

    S1、S2為主取能互感器輸入

    COM1、COM2為輔取能互感器輸入

CT取電適用線路適用于恣意電壓等級的電力電纜線路及10KV架空線路。
用于電纜線路上時，將敞開式電流互感器直接套在電流母線上，接地線須接大地。
用于10KV架空線路時，取能裝置有必要與受電裝置一起等電位安裝在高壓線路，接地線接高壓線。

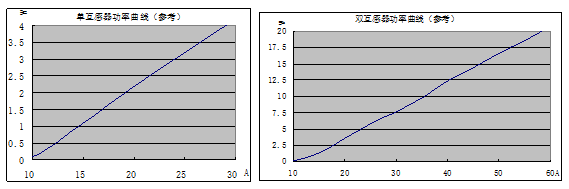

5 功流曲線

<備注：當電流大于100A時，取電功率＝0.15*(電流-25)>

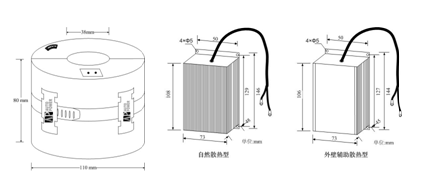

6 模塊安裝尺寸

7 輸出控制邏輯說明

    1、蓄電池充電限流值：1.7A，浮沖電壓限值為13.5V；

    2、蓄電池電壓低于11.3V時，負載供電會被切除；當電池電壓高于13.1V后，負載供電回路開；

    3、如負載供電因蓄電池電壓低被切除，當電池充電電流高于1.7A時，負載供電輸出將開啟，此時感應取電優先實現負載供電，剩余能力為蓄電池充電。

 8 高壓感應取電原理

高壓感應取電是利用將高壓輸電線路周圍感應的電磁能量轉化為電能,為安裝在附近的電氣設備提供安穩的電源的新型感應取電裝置。能確保負載設備的長時間安穩供電,合適作為高壓輸電導線上在線檢測、巡檢、防盜等電氣設備的電源供給裝置。
